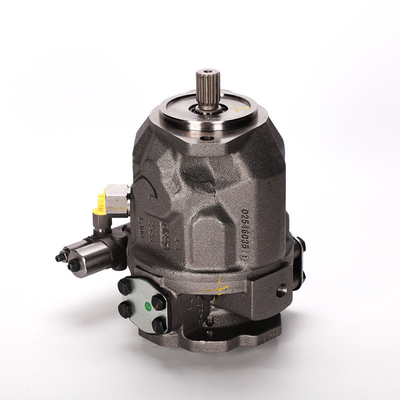

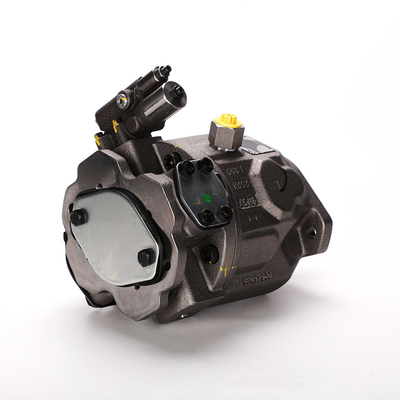

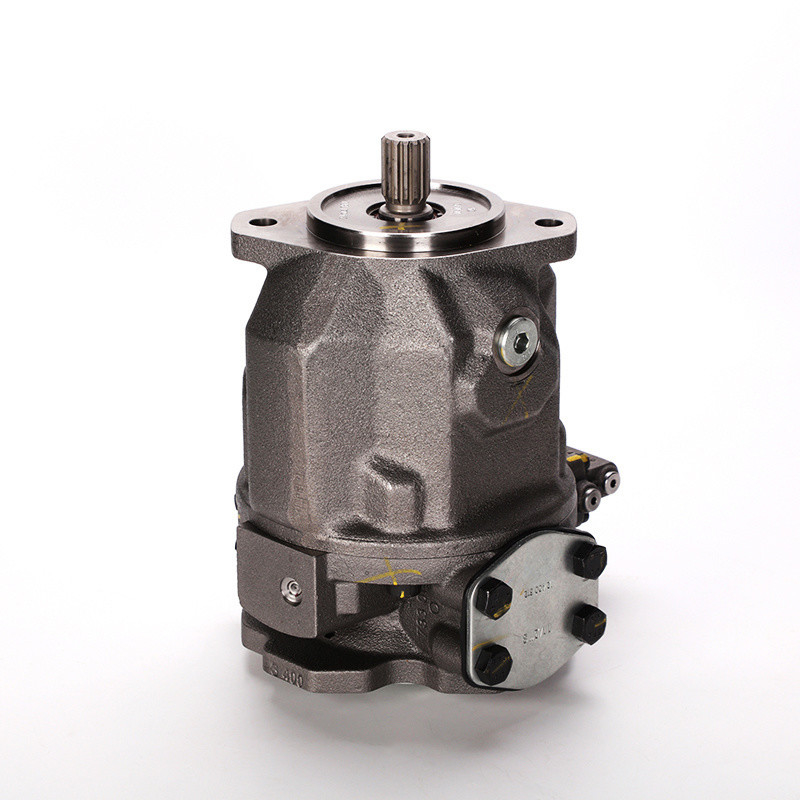

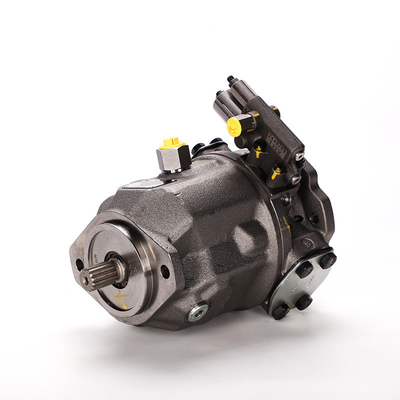

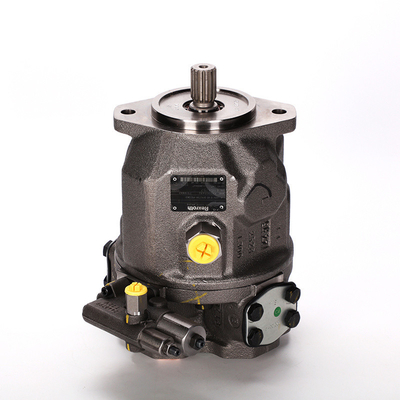

Bombas hidráulicas da série A10vso para fabricação de máquinas A10vso18 A10vso28 A10vso45 A10vso60 A10vso85 A10vso100 A10vso140
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | Negotiable |
| Termos de pagamento: | LC, T/T |
| Habilidade da fonte: | 10000pieces/month |
|
Informação detalhada |
|||
| Modelo N.O.: | A10VSO | Potência: | Máquinas hidráulicas |
|---|---|---|---|
| Aplicação: | Fabricação da maquinaria | desempenho: | Corrosão |
| Padrão: | Padrão | Aplicação: | Pavimentadora |
| Solicitar: | rolo de tambor | Materiais: | Ferro fundido |
| Tipo de potência: | Máquinas hidráulicas | Utilização: | Óleo |
| Tipo de condução: | Máquinas hidráulicas | Pacote de transporte: | Pacote de exportação padrão |
| Especificações: | A10VSO | Marca comercial: | PX |
| Origem: | China | Código do SH: | 8412291000 |
| Habilidade da fonte: | 500pieces/month | Personalização: | Disponível |
| Serviço pós-venda: | 12 meses | Garantia: | 12 meses |
| Custos de transporte: | Contacte o fornecedor sobre o frete e o prazo de entrega estimado. | : | Pagamento de apoio em USD |
| Pagamentos seguros: | Todos os pagamentos feitos no Made-in-china.com são protegidos pela plataforma. | Politica de reembolso: | Solicite um reembolso se a sua encomenda não for enviada, estiver faltando ou chegar com problemas d |
Descrição de produto
| Digite o código Digite o código | ||||||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | ||||||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | |||||||||||||||||||||
| Versão 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 01 | Versão padrão (sem código) | |||||||||||||||||||||||||
| Versão de alta velocidade (as dimensões externas são as mesmas da versão padrão) | - | - | - | O | ||||||||||||||||||||||
| Unidade de pistão axial | ||||||||||||||||||||||||||
| 02 | Projeto de placa oscilante, variável, pressão nominal 280 bar, pressão máxima 350 bar | - | - | - | - | - | - | A10VS | ||||||||||||||||||
| - | A10V | |||||||||||||||||||||||||
| Modo de operação | ||||||||||||||||||||||||||
| 03 | Bomba, circuito aberto | O | ||||||||||||||||||||||||
| Tamanho (NG) | ||||||||||||||||||||||||||
| 04 | Deslocamento geométrico, ver tabela de valores nas páginas 6 e 7 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||||||||||||||||
| Dispositivo de controle | ||||||||||||||||||||||||||
| 05 | Controle de dois pontos, operação direta | GD | ||||||||||||||||||||||||
| Controlador de pressão hidráulica | DR | |||||||||||||||||||||||||
| com controlador de fluxo hidráulico | XT aberto | DFR | ||||||||||||||||||||||||
| XT conectado com função de descarga | DFR1 | |||||||||||||||||||||||||
| XT conectado sem função de descarga | DRSC | |||||||||||||||||||||||||
| com controle de vazão e pressão diferencial, eletricamente variável | EF1) | |||||||||||||||||||||||||
| com corte de pressão | hidráulico controlado remotamente | DRG | ||||||||||||||||||||||||
| controle negativo elétrico | você= 12 V | ED71 | ||||||||||||||||||||||||
| você= 24 V | ED72 | |||||||||||||||||||||||||
| controle elétrico positivo | você= 12 V | ER71 | ||||||||||||||||||||||||
| você= 24 V | ER72 | |||||||||||||||||||||||||
| Controle de potência de fluxo de pressão | - | DFLR | ||||||||||||||||||||||||
| Série | ||||||||||||||||||||||||||
| 06 | Série 3, índice 1 | 31 | ||||||||||||||||||||||||
| Direção de rotação | ||||||||||||||||||||||||||
| 07 | Visto no eixo de transmissão | sentido horário | R | |||||||||||||||||||||||
| sentido anti-horário | eu | |||||||||||||||||||||||||
| Material de vedação | ||||||||||||||||||||||||||
| 08 | FKM (fluoroelastômero) | V | ||||||||||||||||||||||||
| Eixo de transmissão 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 09 | Eixo estriado ANSI B92.1a | eixo padrão | S | |||||||||||||||||||||||
| semelhante ao eixo "S", porém para maior torque de entrada | - | - | R | |||||||||||||||||||||||
| diâmetro reduzido, adequação limitada para acionamento direto (ver tabela de valores, página 9) | ○ | você | ||||||||||||||||||||||||
| o mesmo que "U", torque mais alto; adequação limitada para acionamento direto (consulte a tabela de valores, página 9) | - | C | ||||||||||||||||||||||||
| Flange de montagem | ||||||||||||||||||||||||||
| 10 | ISO 3019-1 (SAE) | 2 furos | C | |||||||||||||||||||||||
| 4 furos | - | - | - | - | - | - | E | |||||||||||||||||||
| 1)Ver ficha técnica 92709 | ||||||||||||||||||||||||||
| Digite o código | |||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | |||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | ||||||||||||||||||
| Porto de trabalho 18 28 45 71 88 100 140 | |||||||||||||||||||||||
| 11 | Portas de flange SAE de acordo com J518 Portos de trabalho métrica | Fio de fixação métrica; traseira | não para dirigir direto | - | - | - | 11 | ||||||||||||||||
| - | - | - | - | - | 41 | ||||||||||||||||||
| Fio de fixação métrica; lateral superior inferior | para dirigir | - | - | 12 | |||||||||||||||||||
| - | - | - | - | - | 42 | ||||||||||||||||||
| Portas de flange SAE de acordo com J518 Portos de trabalho UNF | Fio de fixação UNF; traseira | não para dirigir direto | - | - | - | 61 | |||||||||||||||||
| - | - | - | - | - | 91 | ||||||||||||||||||
| Fio de fixação UNF; lateral superior inferior | para dirigir | - | - | 62 | |||||||||||||||||||
| - | - | - | - | - | 92 | ||||||||||||||||||
| Através da unidade(para opções de montagem, veja página 53) | |||||||||||||||||||||||
| 12 | Flange ISO 3019-1 Cubo para eixo estriado2) Diâmetro Diâmetro | 18 28 45 71 88 100 140 | |||||||||||||||||||||
| sem passagem direta | N00 | ||||||||||||||||||||||
| 82-2 (Um) | 5/8 pol. 9T 16/32DP | K01 | |||||||||||||||||||||
| 3/4 pol. 11T 16/32DP | K52 | ||||||||||||||||||||||
| 101-2 (B) | 7/8 pol. 13T 16/32DP | - | K68 | ||||||||||||||||||||
| 1 em 15T 16/32DP | - | - | K04 | ||||||||||||||||||||
| 127-2 (C) | 1 1/4 pol. 14T 12/24DP | - | - | - | K07 | ||||||||||||||||||
| 1 1/2 pol. 17T 12/24DP | - | - | - | - | - | K24 | |||||||||||||||||
| 152-4 (D) 1 3/4 pol. 13T 8/16DP | - | - | - | - | - | - | K174) | ||||||||||||||||
| Conectores para solenóides3) | |||||||||||||||||||||||
| 13 | Sem conector (sem solenóide, apenas com controle hidráulico, sem código) | ||||||||||||||||||||||
| DEUTSCH - conector moldado, 2 pinos, sem diodo supressor | P | ||||||||||||||||||||||
| = Disponível○= Sob consulta-= Não disponível | |||||||||||||||||||||||
| Perceber Observe as notas de planejamento do projeto na página 59. Além do código do tipo, especifique os dados técnicos relevantes ao fazer seu pedido. | |||||||||||||||||||||||
| Fluidos hidráulicos Fluidos hidráulicos | |||||||||||||||
| A bomba variável A10V(S)O foi projetada para operação com óleo mineral HLP de acordo com DIN 51524. As instruções de aplicação e os requisitos para fluidos hidráulicos devem ser obtidos nas seguintes folhas de dados antes do início do planejamento do projeto: 90220: Fluidos hidráulicos à base de óleos minerais e hidrocarbonetos relacionados 90221: Fluidos hidráulicos ambientalmente aceitáveis 90222: Fluidos hidráulicos HFD (para condições técnicas permitidas dados, veja ficha técnica 90225) | Notas sobre a seleção do fluido hidráulico O fluido hidráulico deve ser selecionado de modo que a viscosidade operacional na faixa de temperatura operacional esteja dentro da faixa ideal (νoptar veja diagrama de seleção). Perceber Em nenhum ponto do componente a temperatura pode ser maior que 115 °C. A diferença de temperatura especificada na tabela deve ser levada em consideração ao determinar a viscosidade no rolamento. Se as condições acima não puderem ser mantidas devido a parâmetros operacionais extremos, entre em contato com o responsável. Membro responsável da equipe da Bosch Rexroth. | ||||||||||||||
| Viscosidade e temperatura de fluidos hidráulicos | |||||||||||||||
| Viscosidade | Temperatura | Comentário | |||||||||||||
| Arranque a frioνmáx. ≤ 1600 mm2/s | θSão ≥ -40 °C | para≤ 1 min, sem carga (p≤ 30 bar),não≤ 1000 rpm | |||||||||||||
| Diferença de temperatura permitida | ΔT≤ 25 K | entre a unidade de pistão axial e o fluido hidráulico | |||||||||||||
| Fase de aquecimentoν< 1600 a 400 mm2/s | θ= -40 °C a -25 °C | Observe as informações detalhadas sobre a operação com baixas temperaturas, consulte a folha de dados 90300-03-B | |||||||||||||
| Operação contínuaν= 400 a 10 mm2/s | isto corresponde, para VG 46 por exemplo, a uma faixa de temperatura de +5 °C a +85 °C (ver diagrama de seleção) | ||||||||||||||
| θ= -25 °C a +110 °C | medido no portoeu,eu1 observe a faixa de temperatura permitida da vedação do eixo | ||||||||||||||
| (ΔT= aprox. 5 K entre o rolamento/vedação do eixo e a portaeu,eu1) | |||||||||||||||
| νoptar = 36 a 16 mm2/s | Faixa de viscosidade operacional e eficiência ideais | ||||||||||||||
| Operação de curto prazoνmínimo 7 milímetros2/s | para< 1 minuto,p< 0,3 •pnome | ||||||||||||||
| Diagrama de seleção | |||||||||||||||
| Viscosidade máxima permitida para partida a frio | 1600 1000 600 | Fase de aquecimento | |||||||||||||
| Viscosidade mínima permitida para operação de curto prazo | 7 -40 | -25 | -10 | 0 10 | 30 50 | 70 90 | 115 | ||||||||
| Temperaturaθ[°C] | |||||||||||||||
| XT conectado sem função de descarga | |||||||||||||||
| Filtração do fluido hidráulico Uma filtragem mais fina melhora o nível de limpeza do fluido hidráulico, o que aumenta a vida útil da unidade de pistão axial. Um nível de limpeza de pelo menos 20/18/15 deve ser mantido de acordo com a norma ISO 4406. Em temperaturas muito altas do fluido hidráulico (90 °C a no máximo 115 °C), é necessário o nível de limpeza 19/17/14 de acordo com pelo menos a norma ISO 4406. Entre em contato conosco caso as aulas acima não possam ser observadas. |
Nossas vantagens:
1. Estamos fazendo comércio de estoque há mais de 10 anos, enviando mais rápido com bom preço
2. Somos fornecedores profissionais de motores hidráulicos e bombas, além de peças de reposição.
3. Nossa fábrica é mais do que10 anos de experiênciafábrica de produção de bombas de motor hidráulico.
4.Também somos revendedores de marcas como Rexroth DANFOSS Eton.
Introdução da empresa:
Somos um fornecedor profissional deA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGsérie hidráulica por mais de 10 anos. Existem muitos produtos disponíveis em estoque. Se você for comprar outras marcas de hidráulica, temosMarcas chinesaspara sua consideração.
Exposição de oficina:
Campo de aplicação:
Oferecemos essas máquinas
Oferecemos estas marcas
Pacote:
Entrega:
Prazo de entrega:
Temos uma grande quantidade de estoque de bombas completas, motor e algumas peças de reposição,
então o prazo de entrega é de até 3 dias se tiver em estoque.
Caso contrário, dentro de 5 dias se a quantidade for inferior a 50 peças.
Depende da quantidade pedida.
Pedido mínimo:
Se o modelo for comum ou a produção estiver em nosso estoque, não há quantidade mínima para produção em estoque.
Quanto maior a quantidade, o preço será mais favorável.
Forma de entrega:
Por correio, como DHL, UPS, Fedex, etc. É porta a porta ou do celeiro à porta,
geralmente de 5 a 7 dias para chegar.
De avião para o porto aéreo, geralmente 3-5 dias para chegar
De mar para porto marítimo, geralmente leva de 20 a 30 dias para chegar.
Se o seu prazo de entrega for muito urgente, sugerimos que você escolha por correio ou aéreo.
Caso contrário, é muito barato ir por mar.
Deseja saber mais detalhes sobre este produto
